15N數顯量儀測力計簡介;

您***在看到的這款SGSLC型15N數顯量儀測力計是上海實干廠家生產的，引進新而成的數字顯示式檢定量儀測的儀器。本款15N數顯量儀測力計可用于測微量具(千分尺、測深千分尺)、指示式量具(百分表、千分表、杠桿表、內徑表、扭簧表、測微計)及光學儀器(光學計、烏式干涉儀)等測的檢定。此款15N數顯量儀測力計具有精度高、使用***、結構、操作等特點，是計量部門不可缺少的測檢定儀器。

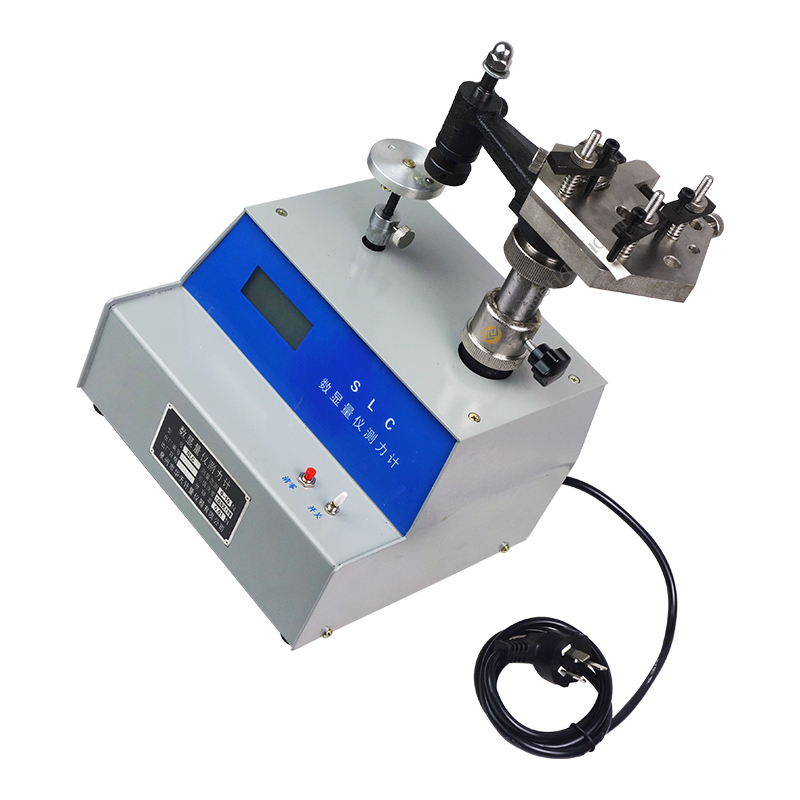

15N數顯量儀測力計圖片

二.數顯量儀測力計參數：

1.測量范圍：0-15N

2.分辨率：0.01N

3.測量誤差：±0.5%±0.01N

4.體積：230×220×310ｍｍ

5.重量：10ｋｇ

三.15N數顯量儀測力計結構：

利用小量值傳感器測量精度高、穩定性好的特點，作為測量量儀測的基準。加上多功能的夾具，來適應裝夾多種量儀，以達到應用***的目的。再加上底座，調整裝置等，則組成一種較為理想的量儀測力計。

數顯量儀測力計規格型號

四.15N數顯量儀測力計使用方法：

1.外徑表及光學儀器測的檢定：

將被檢的表(百分表、千分表、扭簧表、測微表、杠桿表)、光學儀器(光學計管、烏式干涉管)插進六角夾持盤⑼相應的孔內，并由螺釘鎖緊。轉動橫臂及六角夾持盤，使被檢器具的測頭對準儀器受盤⑽的平面位置，旋轉立柱上的升降羅母⑸使被檢表臨近接觸受盤⑽的平面位置時，即鎖緊定位螺釘⑷及橫臂定向螺釘⑹和六角夾持盤緊固羅母⑿。打開電源開關⑵，按下開機清零按鈕⑴，使顯示窗⑶上的數字為零。旋轉微調裝置⑻，下降六角夾持盤，使被檢器具測頭與儀器受盤⑽平面接觸，繼續調接微調裝置，即可測得被檢器具的***反行程上的測。

2.內徑表測的檢定：

將被檢內徑表桿放進六角夾持盤V型槽里，調整表桿位置，使之活動測頭對準儀器受盤，并用相應的壓板壓緊。打開電源開關，按下開機清零按鈕，使顯示屏數字為零。旋轉橫臂及六角夾持盤，使被檢內徑表的活動測頭對準受盤的平面位置，旋轉立柱上的升降羅母，使被檢表臨近接觸到受盤的平面時，即鎖緊定位螺釘、橫臂定向螺釘及六角夾持盤羅母。旋轉微調裝置，下降六角夾持盤，使被檢內徑表活動測頭與儀器受盤平面接觸，。繼續調接微調裝置，即可測出被檢內徑表的測。

3.千分尺測的檢定：

將被檢千分尺類(外徑千分尺、公法線千分尺、數顯千分尺、測深千分尺、內測千分尺等)放入六角夾持盤相應位置(參看示意圖)并鎖緊。打開電源開關，按下開機清零按鈕，使顯示窗數字為零。轉動橫臂及六角夾持盤，使被檢千分尺活動測桿對準受盤的鋼球位置，旋轉立柱上的升降羅母，使被檢千分尺臨近接觸到受盤的鋼球時，即鎖緊定位螺釘、橫臂定向螺釘及六角夾持盤的緊固羅母。旋轉千分尺測裝置，使千分尺活動測桿與受盤球面接觸，當棘輪發出打滑聲時，儀器顯示屏顯示的數值，即為千分尺此時的測。

4.其它量儀測檢定可參照示意圖裝夾，并參照前面量儀測檢定方法使用。

五.15N數顯量儀測力計零位調整：

在本儀器使用過程中，如開機后發現顯示屏顯示不歸零或顯示“Eｒｒ.ｏｎ”現象。可先按開機清零按扭，如無作用可直接調整儀器后部小孔內的零位可調電阻⑾，使之開機后出現零點。

六.15N數顯量儀測力計示值誤差調整：

在用期檢定過程中，如發現示值差。可調整儀器后部小孔內的示值誤差可調電阻⑾，使之達到示值誤差范圍內。

七.15N數顯量儀測力計自校：

SLC自校方法如下：

打開電源開關，按下開機清零按鈕，使顯示屏數字為零，然后取1ｋｇ砝碼放于受盤上，顯示屏數字應在9.74N-9.86N范圍內(標準值為9.80N)，如不在此范圍內，可用羅絲批調整儀器后部示值誤差可調電阻⑾，使顯示屏數字在9.74N-9.86N范圍內，調整在9.80N標準值上。

八。15N數顯量儀測力計注意事項：

1.儀器必須放在干燥、干凈的房間里。

2.對儀器定期保養，以防生銹。
